Príslušenstvo

Katalóg
Vyhlásenie o zhode

Prevedenie prírub hranatého potrubia

  • Štvorhranné potrubie je štandardne dodávané s prírubami tvorenými prírubovými lištami a rohovníkmi. Veľkosť príruby je daná dlhšou stranou prierezu nasledovne:

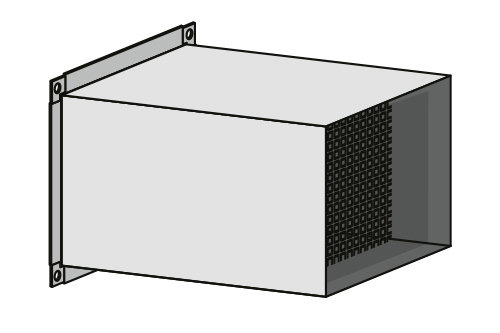

Výfuk priamy

VP A × B / L

  • A - rozmer prierezu výfuku
  • B - rozmer prierezu výfuku
  • L - dĺžka výfuku

Prevedenie

  • Prelisovanie v spoji príruby.

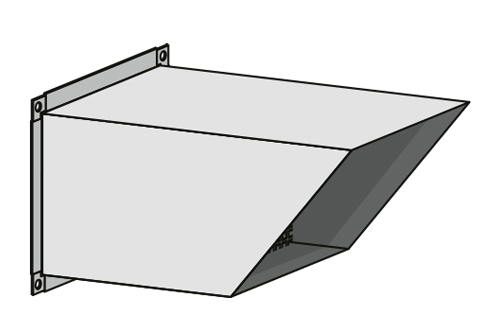

Výfuk šikmý

VS A × B / L

  • A - rozmer prierezu výfuku
  • B - rozmer prierezu výfuku
  • L - dĺžka výfuku

Prevedenie

  • Prelisovanie v spoji príruby.

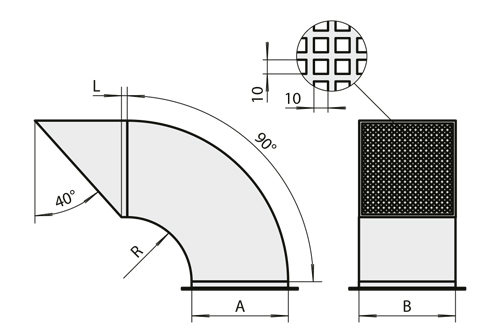

Výfukový oblúk

VK A × B – R

  • A - rozmer prierezu
  • B - rozmer prierezu
  • R - polomer výfuku

Prevedenie

  • Prelisovanie v spoji príruby.
  • Rúry sú štandardne spevňované prelamovaním.

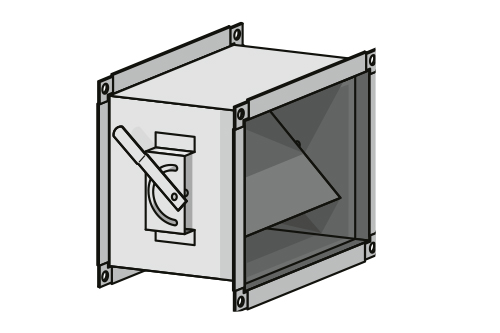

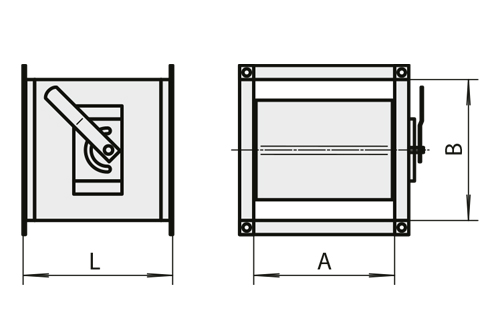

Regulačná klapka jednolistová

KH A × B – o

  • A - rozmer prvého prierezu
  • B - rozmer prvého prierezu

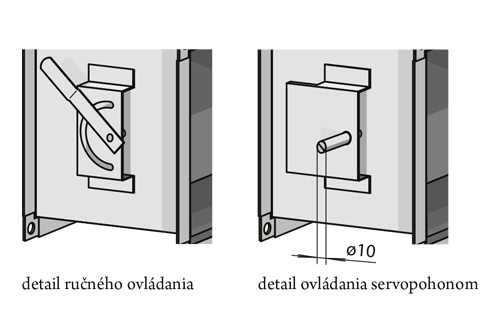

  • o - spôsob ovládania
  • R - ručné ovládanie
  • S - príprava na ovládanie servomotorom

Dĺžka / hrúbka strany

  • < 800 / 0,6 mm
  • ≤ 1 500 / 0,8
  • > 1500 / 1,0 mm

Prevedenie

  • Prelisovanie v spoji príruby.
  • Regulačná klapka je ponúkaná do rozmeru 400 × 400 mm

Regulačná klapka hranatá

RK A × B – o

  • A - šírka prierezu
  • B - výška prierezu
  • o - spôsob ovládania
  • R - ručné ovládanie
  • S - príprava na ovládanie servomotorom

Dĺžka / hrúbka strany

  • < 800 / 0,6 mm
  • ≤ 1 500 / 0,8
  • > 1500 / 1,0 mm

Prevedenie

  • Prelisovanie v spoji príruby.
  • Regulačná klapka je ponúkaná do rozmeru 1000 × 1000 mm

Protidažďová žalúzia

PZ A × B – p – S

  • A - šírka stavebného otvoru
  • B - výška stavebného otvoru
  • p - prevedenie
  • R1 – prevedenie do potrubia
  • R2 – rámik do steny
  • S – prevedenie so sitom

Dĺžka / hrúbka strany

  • < 630 / 0,6 mm
  • ≤ 1 200 / 0,8
  • > 1200 / 1,0 mm

Prevedenie

  • Prelisovanie v spoji príruby.
  • Materiál: pozinkovaný plech.
  • Vonkajší rám má šírku 40 mm.

Rozmery

  • šírka A / prevedenie lamely
  • ≤ 1 000 / lamela 1
  • > 1000 / lamela 2
  • výška B / H / e
  • ≤ 1 000 / 60 mm / 45 mm
  • ≤ 1 000 / 100 mm / 90 mm

Tlmič hluku

THP U A × B / L – n – p

  • U - rozmer vložky
    (10 pre 100 mm)
    (20 pre 200 mm)
  • A - rozmer prierezu
  • B - rozmer prierezu
  • L - dĺžka potrubia
  • n - počet vložiek
  • p - prevedenie
  • 0 - bez nábehovej a odtokovej hrany
  • 1 - nábehová hrana
  • 2 - odtoková hrana
  • 3 - nábehová aj odtoková hrana

Prevedenie

  • Prelisovanie v spoji príruby.
  • Rúry sú štandardne spevňované prelamovaním.
  • THP sú štandardne dodávané v zmontovanom stave.
  • Prevedenie variánt vložiek THP

Popis

  • Tlmič hluku pozostáva z vložiek tlmiča hluku a potrubia. Vonkajší plášť tlmiča hluku THP je štvorhranné potrubie z pozinkovaného plechu ukončené prírubami.
  • Vložka tlmiča hluku pozostáva z profilovaného pozinkovaného rámu a výplne z minerálnej vlny, ktorá je chránená krycou tkaninou.

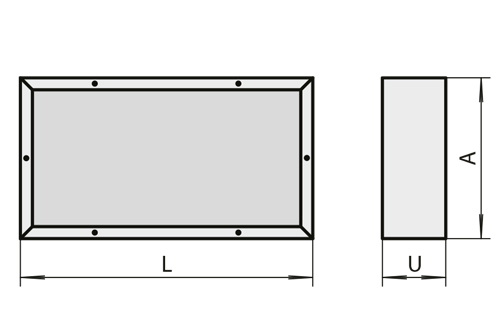

Vložka tlmiča hluku

TH U A / L – p

  • U - rozmer vložky
    (10 pre 100 mm)
    (20 pre 200 mm)
  • A - rozmer vložky
  • L - dĺžka vložky (500 mm alebo 1000 mm)
  • p - prevedenie
  • 0 - bez nábehovej a odtokovej hrany
  • 1 - nábehová hrana
  • 2 - odtoková hrana
  • 3 - nábehová aj odtoková hrana

Prevedenie

  • Prevedenie variánt vložiek THP

Popis

  • Vložka tlmiča hluku pozostáva z profilovaného pozinkovaného rámu a výplne z minerálnej vlny, ktorá je chránená krycou tkaninou.

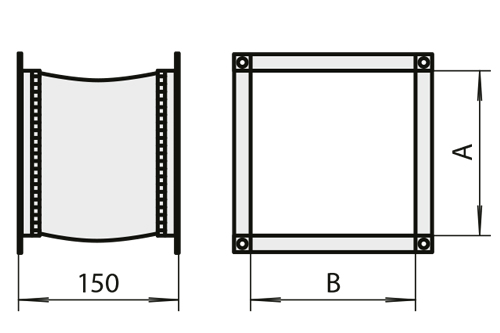

Tlmiaca vložka

TV A × B

  • A - rozmer prierezu
  • B - rozmer prierezu

Dĺžka / hrúbka strany

  • < 800 / 0,6 mm
  • ≤ 1 500 / 0,8
  • > 1500 / 1,0 mm

Prevedenie

  • Prelisovanie v spoji príruby.

Krabica na vírivé výustky
(anemostat. krabica)

KR A – f – p - øD

  • A - veľkosť krabice
  • f - funkcia
  • 1 - odvod vzduchu
  • 2 - prívod vzduchu
  • p - smer napojenia kruhového nástavca
  • H - horizontálne napojenie nástavca
  • V - vertikálne napojenie nástavca
  • øD - priemer nástavca

Prevedenie

  • Krabice je možné osadiť čelnými doskami VVKN
  • Klapka kruhového nástavca je štandardne dodávaná s ručnou reguláciou

Krabice

  • veľkosť krabice A / výška krabice H
  • 300 / 270 mm
  • 400 / 280 mm
  • 500 / 290 mm
  • 600 / 340 mm
  • 625 / 340 mm
