Provedení přírub hranatého potrubí
- Čtverhranné potrubí je standardně dodávané s přírubami tvořenými přírubovými lištami a rohovníky. Velikost příruby je daná delší stranou průřezu následovně:
Zpracovávaný materiál
- Potrubí standardně vyrábíme z:
- Pozinkovaného plechu DX51D 275 MAC/NAC
- Nerezového plechu AISI 304 (1.4301), AISI 304L (1.4307), AISI 316 (1.4401), AISI 316L (1.4404)

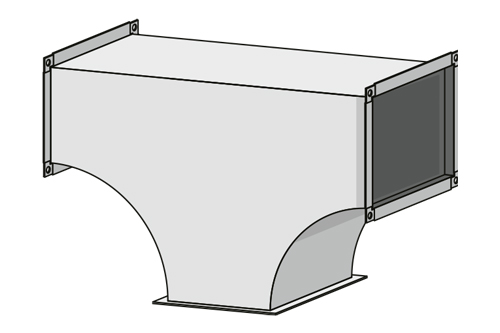

Rozbočka
RB A × B – A1 – A2 - R
- A - rozměr prvního průřezu
- B - rozměr prvního průřezu
- A1 - rozměr průřezu prvního odbočení
- A2 - rozměr průřezu druhého odbočení
- R - vnitřní poloměr odboček
Délka / tloušťka stěny
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Provedení
- Prolisování ve spoji příruby.
- Roury jsou standardně zpevňované prolamováním.

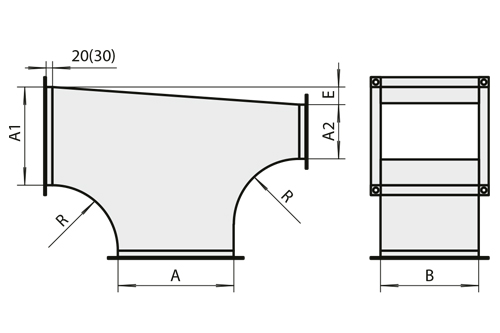

Rozbočka asymetrická
RBA A × B – A1 – A2 – E – R
- A - rozměr prvního průřezu
- B - rozměr prvního průřezu
- A1 - rozměr průřezu prvního odbočení
- A2 - rozměr průřezu druhého odbočení
- E - odskočení druhého odbočení
- R - vnitřní poloměr odboček
Délka / tloušťka stěny
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Provedení
- Prolisování ve spoji příruby.
- Roury jsou standardně zpevňované prolamováním.

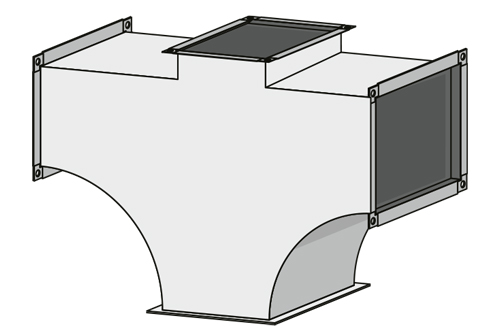

Rozbočka X

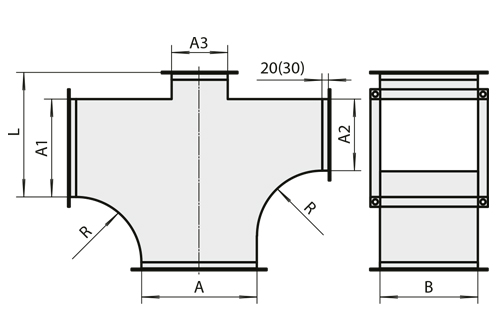

RX A × B – A1 – A2 – A3 / L – R
- A - rozměr prvního průřezu
- B - rozměr prvního průřezu
- A1 - rozměr průřezu prvního odbočení
- A2 - rozměr průřezu druhého odbočení
- A3 - rozměr průřezu třetího odbočení
- L - délka přechodu
- R - vnitřní poloměr odbočení
Délka / tloušťka stěny
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Provedení
- Prolisování ve spoji příruby.
- Roury jsou standardně zpevňované prolamováním.

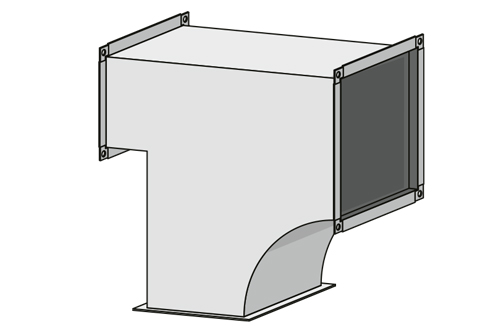

Odbočka 1

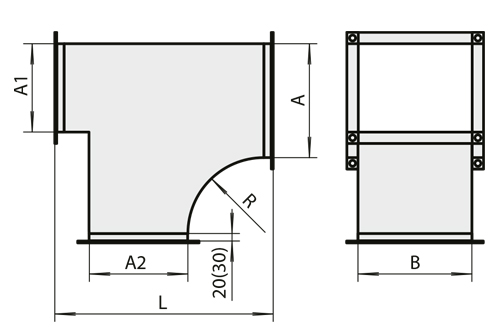

O1 A × B – A1 – A2 / L – R
- A - rozměr průřezu hlavní větve
- B - rozměr průřezu
- A1 - rozměr průřezu přímé větve
- A2 - rozměr průřezu odbočení
- L - délka tvarovky
- R - vnitřní poloměr odbočení
Délka / tloušťka stěny
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Provedení
- Prolisování ve spoji příruby.
- Roury jsou standardně zpevňované prolamováním.

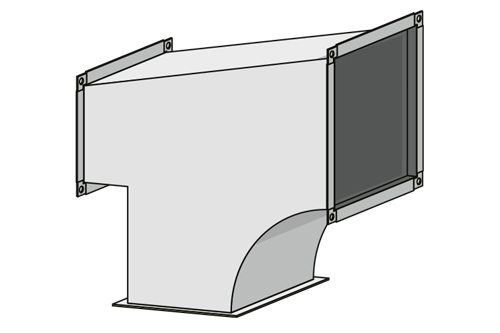

Odbočka 2
O2 A × B – A1 – A2 / L – R
- A - rozměr průřezu hlavní větve
- B - rozměr průřezu
- A1 - rozměr průřezu přímé větve
- A2 - rozměr průřezu odbočení
- L - délka tvarovky
- R - vnitřní poloměr odbočení
Délka / tloušťka stěny
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Provedení
- Prolisování ve spoji příruby.
- Roury jsou standardně zpevňované prolamováním.

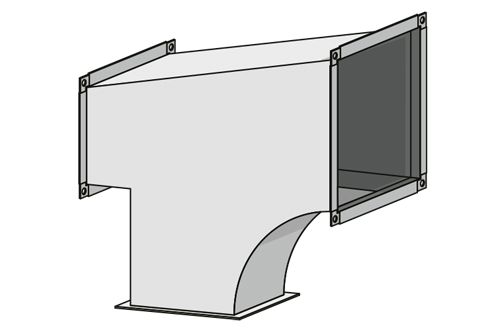

Odbočka 3
O3 A × B – A1 – A2 × B2 / L – R
- A - rozměr průřezu hlavní větve
- B - rozměr průřezu
- A1 - rozměr průřezu přímé větve
- A2 - rozměr průřezu odbočení
- L - délka tvarovky
- R - vnitřní poloměr odbočení
Délka / tloušťka stěny
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Provedení
- Prolisování ve spoji příruby.
- Roury jsou standardně zpevňované prolamováním.

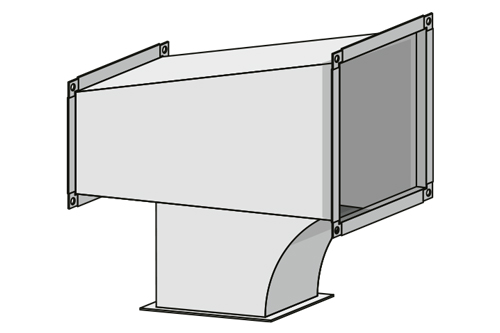

Odbočka 4
O4 A × B – A1 – A2 × B2 / L – R
- A - rozměr průřezu hlavní větve
- B - rozměr průřezu
- A1 - rozměr průřezu přímé větve
- A2 - rozměr průřezu odbočení
- B2 - rozměr průřezu odbočení
- L - délka tvarovky
- R - vnitřní poloměr odbočení
Délka / tloušťka stěny
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Provedení
- Prolisování ve spoji příruby.
- Roury jsou standardně zpevňované prolamováním.
Odbočka 5

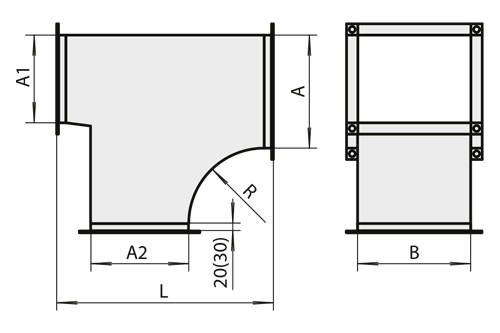

O5 A × B – A1 – A2 / L – R
- A - rozměr průřezu hlavní větve
- B - rozměr průřezu
- A1 - rozměr průřezu přímé větve
- A2 - rozměr průřezu odbočení
- L - délka tvarovky
- R - vnitřní poloměr odbočení
Délka / tloušťka stěny
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Provedení
- Prolisování ve spoji příruby.
- Roury jsou standardně zpevňované prolamováním.

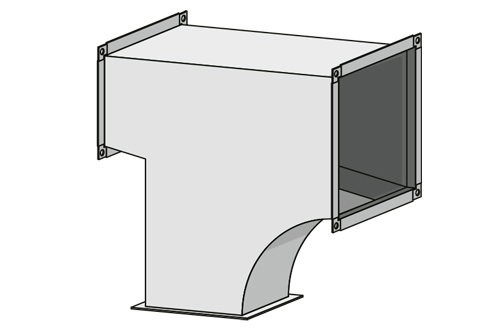

Odbočka 6

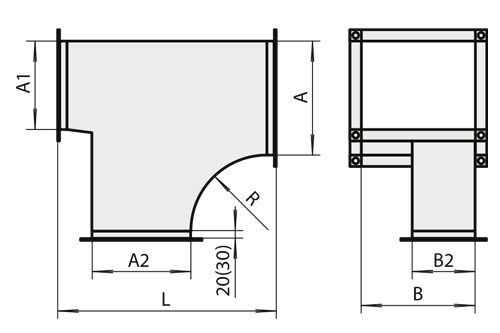

O6 A × B – A1 – A2 × B2 / L – R
- A - rozměr průřezu hlavní větve
- B - rozměr průřezu
- A1 - rozměr průřezu přímé větve
- A2 - rozměr průřezu odbočení
- B2 - rozměr průřezu odbočení
- L - délka tvarovky
- R - vnitřní poloměr odbočení
Délka / tloušťka stěny
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Provedení
- Prolisování ve spoji příruby.
- Roury jsou standardně zpevňované prolamováním.

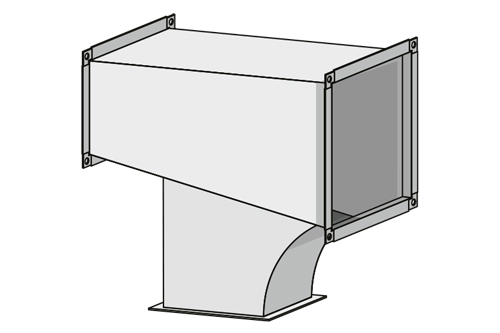

Odbočka 7

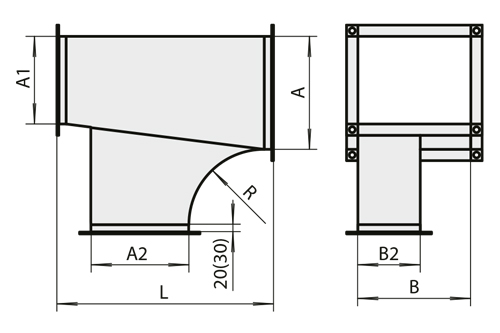

O7 A × B – A1 – A2 × B2 / L – R
- A - rozměr průřezu hlavní větve
- B - rozměr průřezu
- A1 - rozměr průřezu přímé větve
- A2 - rozměr průřezu odbočení
- B2 - rozměr průřezu odbočení
- L - délka tvarovky
- R - vnitřní poloměr odbočení
Délka / tloušťka stěny
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Provedení
- Prolisování ve spoji příruby.
- Roury jsou standardně zpevňované prolamováním.

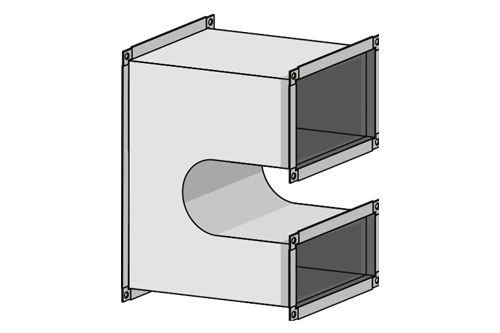

Nohavicový kus souběžný

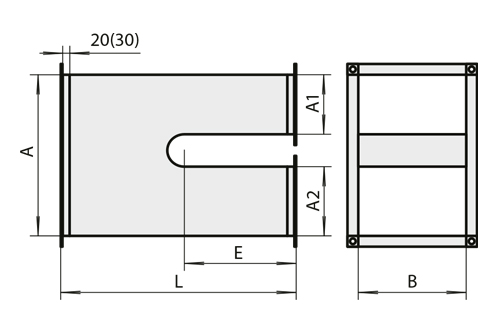

NS A × B – A1 – A2 – E / L
- A - rozměr průřezu hlavní větve
- B - rozměr průřezu
- A1 - rozměr průřezu přímé větve
- A2 - rozměr průřezu odbočení
- E - dĺžka vetiev
- L - dĺžka kusu
Délka / tloušťka stěny
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Provedení
- Prolisování ve spoji příruby.
- Roury jsou standardně zpevňované prolamováním.

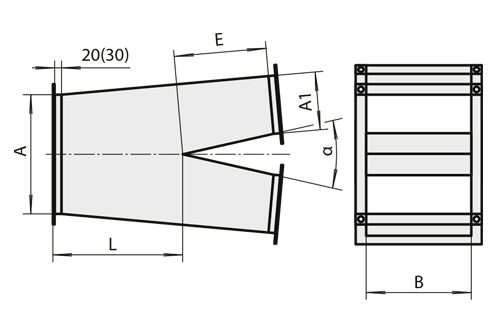

Nohavicový kus úhlový
NU A × B – A1 – E – α / L
- A - rozměr průřezu
- B - rozměr průřezu
- A1 - rozměr průřezu větví
- E - délka větví
- α - vzájemný úhel větví
- L - délka kusu
Délka / tloušťka stěny
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Provedení
- Prolisování ve spoji příruby.
- Roury jsou standardně zpevňované prolamováním.
