Kanäle, Etagen und Übergänge

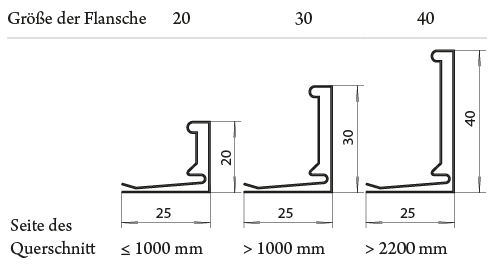

Ausführung Kanalflansche
- Die Kanäle werden standardmäßig mit Flanschen aus Flanschleisten und Winkeln geliefert. Die Größe der Flansche ist durch die längere Seite des Querschnitt wie folgt gegeben:
Verarbeitetes Material
- Die Kanäle stellen wird standardmäßig aus folgendem Material her:
- aus verzinktem Blech DX51D 275 MAC/NAC
- aus rostfreiem Blech AISI 304 (1.4301), AISI 304L (1.4307), AISI 316 (1.4401), AISI 316L (1.4404)
Kanal vierkantig gerade
RR A × B / L
- A - Seitenlänge des Querschnitts
- B - Seitenlänge des Querschnitts
- L - Rohrlänge
- Gelieferte Standardlänge: 1500 mm
- Maximal gelieferte Länge: 2000 mm
Länge / Stärke der Seite
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Ausführung
- Nachpressen in der Flanschverbindung.
- Die Kanäle sind standardmäßig gefalzt.
- Ab einer Länge der längeren Seite des Querschnitts von 1400 und einer Rohrlänge über 600 werden Versteifungen geliefert.
- Ab einer längeren Querschnittsseite von 1400 und ab einer kürzeren Querschnittsseite von 1400 und einer Kanallänge von 600 werden die Versteifungen kreuzweise verlegt geliefert.
Etage vierkantig
OD A × B / L – U
- A - Seitenlänge des Querschnitts
- B - Seitenlänge des Querschnitts
- L - Rohrlänge
- U - Versatz
Länge / Stärke der Seite
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Ausführung
- Nachpressen in der Flanschverbindung.
- Die Formstücke sind standardmäßig gefalzt.
Etage vierkantig seitlich
OS A × B / L – U - V
- A - Seitenlänge des Querschnitts
- B - Seitenlänge des Querschnitts
- L - Rohrlänge
- U - Versatz
- V - seitlicher Versatz
Länge / Stärke der Seite
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Ausführung
- Nachpressen in der Flanschverbindung.
- Die Formstücke sind standardmäßig gefalzt.
Etagenübergang vierkantig
OP A × B – A1 × B1 / L – U - V
- A - Größe des ersten Querschnitts
- B - Größe des ersten Querschnitts
- A1 - Größe des zweiten Querschnitts
- B1 - Größe des zweiten Querschnitts
- L - Rohrlänge
- U - Versatz
- V - seitlicher Versatz
Länge / Stärke der Seite
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Ausführung
- Nachpressen in der Flanschverbindung.
- Die Formstücke sind standardmäßig gefalzt.
Sattelstutzen vierkantig
NC A × B / L
- A - Seitenlänge des Querschnitts
- B - Seitenlänge des Querschnitts
- L - Länge des Aufsatzes
Länge / Stärke der Seite
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Sattelstutzen vierkantig für Rohr (runder Querschnitt)
NK A × B / L – øD
- A - Seitenlänge des Querschnitts
- B - Seitenlänge des Querschnitts
- L - Länge des Sattelstutzens
- øD - Durchmesser des angeschlossenen Rohrs
Länge / Stärke der Seite
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Sattelstutzen vierkantig mi Radius
NR A × B / L – R
- A - Seitenlänge des Querschnitts
- B - Seitenlänge des Querschnitts
- L - Länge des Sattelstutzens
- R - Innenradius
Länge / Stärke der Seite
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Übergang 1
PR1 A × B – A1 / L
- A - Seitenlänge des Querschnitts
- B - Seitenlänge des Querschnitts
- A1 - Größe des zweiten Querschnitts
- L - Länge des Übergangs
Länge / Stärke der Seite
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Ausführung
- Nachpressen in der Flanschverbindung.
- Die Formstücke sind standardmäßig gefalzt.
Übergang 2
PR2 A × B – A1 × B1 / L
- A - Seitenlänge des Querschnitts
- B - Seitenlänge des Querschnitts
- A1 - Größe des zweiten Querschnitts
- B1 - Größe des zweiten Querschnitts
- L - Länge des Übergangs
Länge / Stärke der Seite
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Ausführung
- Nachpressen in der Flanschverbindung.
- Die Formstücke sind standardmäßig gefalzt.
Übergang 3
PR3 A × B – A1 × B1 / L
- A - Seitenlänge des Querschnitts
- B - Seitenlänge des Querschnitts
- A1 - Größe des zweiten Querschnitts
- B1 - Größe des zweiten Querschnitts
- L - Länge des Übergangs
Länge / Stärke der Seite
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Ausführung
- Nachpressen in der Flanschverbindung.
- Die Formstücke sind standardmäßig gefalzt.
Übergang 4
PR4 A × B – A1 / L
- A - Seitenlänge des Querschnitts
- B - Seitenlänge des Querschnitts
- A1 - Größe des zweiten Querschnitts
- L - Länge des Übergangs
Länge / Stärke der Seite
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Ausführung
- Nachpressen in der Flanschverbindung.
- Die Formstücke sind standardmäßig gefalzt.
Übergang 5
PR5 A × B – A1 × B1 / L
- A - Seitenlänge des Querschnitts
- B - Seitenlänge des Querschnitts
- A1 - Größe des zweiten Querschnitts
- B1 - Größe des zweiten Querschnitts
- L - Länge des Übergangs
Länge / Stärke der Seite
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Ausführung
- Nachpressen in der Flanschverbindung.
- Die Formstücke sind standardmäßig gefalzt.
Übergang 6
PR6 A × B – A1 × B1 / L
- A - Seitenlänge des Querschnitts
- B - Seitenlänge des Querschnitts
- A1 - Größe des zweiten Querschnitts
- B1 - Größe des zweiten Querschnitts
- L - Länge des Übergangs
Länge / Stärke der Seite
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Ausführung
- Nachpressen in der Flanschverbindung.
- Die Formstücke sind standardmäßig gefalzt.
Übergang 7
PR7 A × B – A1 × B1 / L
- A - Seitenlänge des Querschnitts
- B - Seitenlänge des Querschnitts
- A1 - Größe des zweiten Querschnitts
- B1 - Größe des zweiten Querschnitts
- L - Länge des Übergangs
Länge / Stärke der Seite
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Ausführung
- Nachpressen in der Flanschverbindung.
- Die Formstücke sind standardmäßig gefalzt.
Übergang 8
PR8 A × B – A1 × B1 / L – U – V
- A - Größe des ersten Querschnitts
- B - Größe des ersten Querschnitts
- A1 - Größe des zweiten Querschnitts
- B1 - Größe des zweiten Querschnitts
- L - Länge des Übergangs
- U - Versatz des Übergangs
- V - Versatz des Übergangs
Länge / Stärke der Seite
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Ausführung
- Nachpressen in der Flanschverbindung.
- Die Formstücke sind standardmäßig gefalzt.
Übergang K
PRK A × B – øD / L
- A - Größe des ersten Querschnitts
- B - Größe des ersten Querschnitts
- øD - Durchmesser des zweiten Querschnitts
- L - Länge des Übergangs
Länge / Stärke der Seite
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Ausführung
- Nachpressen in der Flanschverbindung.
- Die Formstücke sind standardmäßig gefalzt.
Übergang asymmetrisch in der Achse AK
PRAK A × B – øD / L
- A - Größe des ersten Querschnitts
- B - Größe des ersten Querschnitts
- øD - Durchmesser des zweiten Querschnitts
- L - Länge des Übergangs
Länge / Stärke der Seite
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Ausführung
- Nachpressen in der Flanschverbindung.
- Die Formstücke sind standardmäßig gefalzt.
Übergang asymmetrisch seitlich SK
PRSK A × B – øD / L – U – V
- A - Größe des ersten Querschnitts
- B - Größe des ersten Querschnitts
- øD - Durchmesser des zweiten Querschnitts
- B1 - Größe des zweiten Querschnitts
- L - Länge des Übergangs
- U - Versatz des zweiten Querschnitts
- V - Versatz des zweiten Querschnitts
Länge / Stärke der Seite
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Ausführung
- Nachpressen in der Flanschverbindung.
- Die Formstücke sind standardmäßig gefalzt.
Endkappe
Z A × B
- A - Größe der Endkappe
- B - Größe der Endkappe
Länge / Stärke der Seite
- < 800 / 0,6 mm
- ≤ 1 500 / 0,8
- > 1500 / 1,0 mm
Ausführung
- Nachpressen in der Flanschverbindung.
- Die Formstücke sind standardmäßig gefalzt.
